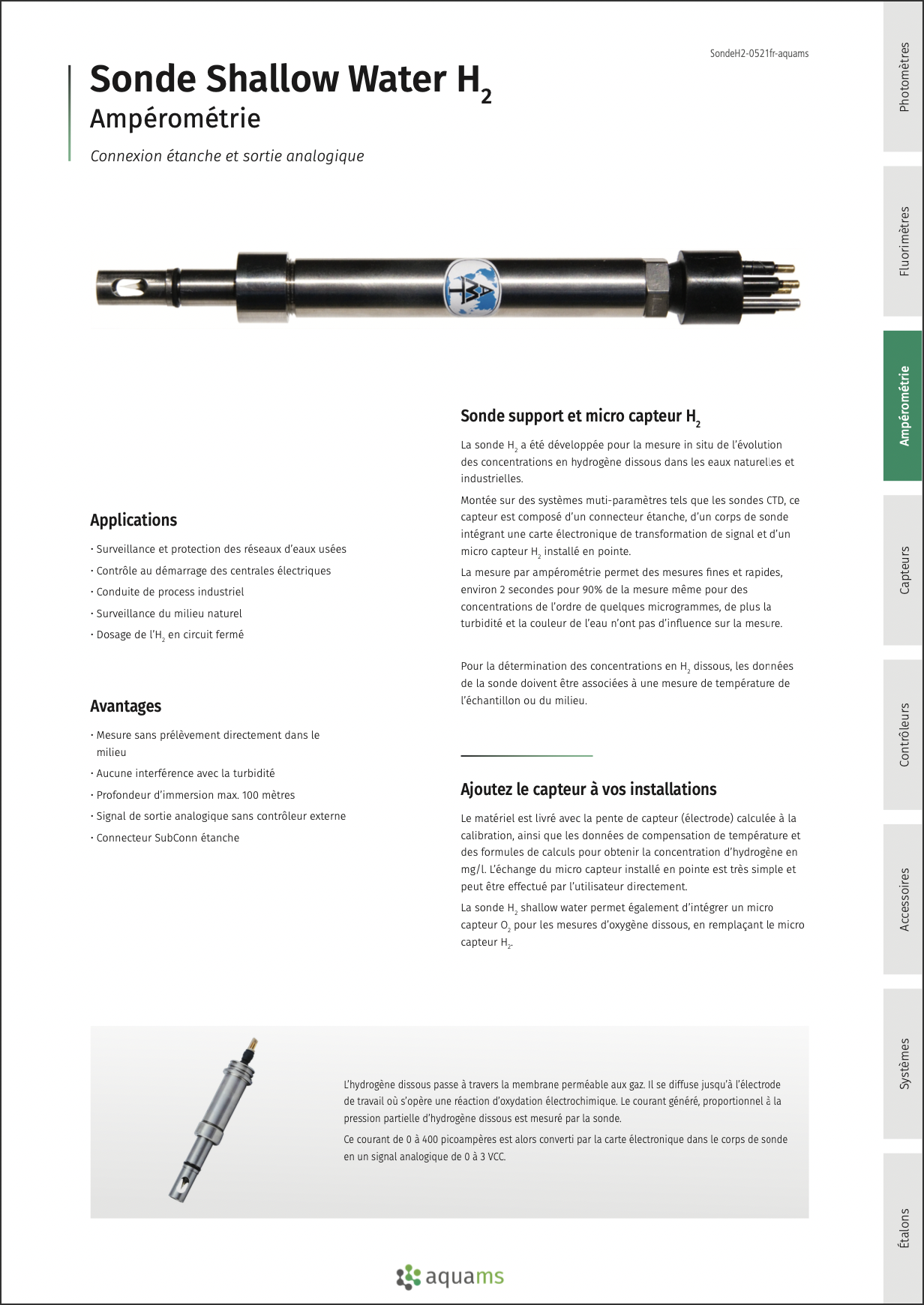

Sonde Shallow Water H₂

Mesure des concentrations en hydrogène dissous

La sonde H2 a été développée pour la mesure in situ de l’évolution des concentrations en hydrogène dissous dans les eaux naturelles et industrielles.

Montée sur des systèmes muti-paramètres tels que les sondes CTD, ce capteur est composé d’un connecteur étanche, d’un corps de sonde intégrant une carte électronique de transformation de signal et d’un micro capteur H2 installé en pointe.

La mesure par ampérométrie permet des mesures fines et rapides, environ 2 secondes pour 90% de la mesure même pour des concentrations de l’ordre de quelques microgrammes, de plus la turbidité et la couleur de l’eau n’ont pas d’influence sur la mesure.

Pour la détermination des concentrations en H2 dissous, les données de la sonde doivent être associées à une mesure de température de l’échantillon ou du milieu.



Le matériel est livré avec la pente de capteur (électrode) calculée à la calibration, ainsi que les données de compensation de température et des formules de calculs pour obtenir la concentration d’hydrogène en mg/l. L’échange du micro capteur installé en pointe est très simple et peut être effectué par l’utilisateur directement.

La sonde H2 shallow water permet également d’intégrer un micro capteur O2 pour les mesures d’oxygène dissous, en remplaçant le micro capteur H2.

Je suis interessé(e) par ce produit

Principe de mesure

L’hydrogène dissous passe à travers la membrane perméable aux gaz. Il se diffuse jusqu’à l’électrode de travail où s’opère une réaction d’oxydation électrochimique. Le courant généré, proportionnel à la pression partielle d’hydrogène dissous est mesuré par la sonde.
Ce courant de 0 à 400 picoampères est alors converti par la carte électronique dans le corps de sonde en un signal analogique de 0 à 3 VCC.

Domaines d'applications

  • Surveillance et protection des réseaux d'eaux usées
  • Contrôle au démarrage des centrales électriques
  • Conduite de process industriels
  • Surveillance du milieu naturel
  • Dosage de l’H2 en circuit fermé

Avantages

  • Mesure sans prélèvement directement dans le milieu
  • Aucune interférence avec la turbidité ou la couleur de l'eau
  • Profondeur d’immersion max. 100 mètres
  • Signal de sortie analogique sans contrôleur externe
  • Connecteur SubConn étanche
Principe de mesureampérométrique
Gammes de mesure- type I : 0,0002 ... 0,5 mg/l H₂
- type II : 0,0004 ... 1 mg/l H₂
- type III : 0,0008 ... 2 mg/l H₂
- type IV : 0,001 ... 3 mg/ H₂
Résolutions de mesure- type I : 0,1 µg/l H₂
- type IV : 0,4 µg/l H₂
Précision de mesure2 % de la valeur mesurée
Temps de réponseT90 % 2 secondes
Consommation d'H₂négligeable
Matériauxtitane (corps de sonde), silicone (membrane), verre (électrode), résine epoxy
Dimensions (d x L)24 mm x 235 mm
Alimentation9 ... 30 VCC
Consommationenv. 0,5 mA pour 12 VCC, env. 0,25 mA pour 24 VCC
Signal de sortieanalogique 0 ... 3 VCC
Alimentation MS08subConn BH-4-MP
Durée de vie du micro capteur H26 mois en utilisation portable, 10 mois en continu (dépend du stress par les variations de pH)
Interférences sur la mesurepas d’interférence en eau salée jusqu’à 40 g/l de sel
Sensibilité à l’ H2Speut conduire à des erreurs de mesure et/ou une réduction de la durée de vie du micro capteur
Entretiennettoyage à l’eau distillée de la membrane de mesure après chaque utilisation
Température du milieu / échantillon0 ... + 30 °C (40 °C possible avec une calibration spécifique sur demande)
Température ambiante0 ... + 40 °C
Température de stockage0 ... + 40 °C
