Sondes HAP microFlu et enviroFlu, capteurs d’huile dans les eaux
Surveillance en ligne des hydrocarbures dans l’eau
Les sondes HAP, microFlu et enviroFlu, sont des capteurs robustes pour la surveillance en ligne des concentrations en hydrocarbures dans l’eau.
Directement immergées dans les eaux à contrôler, même très chargées, les sondes HAP permettent de détecter et de mesurer les teneurs en huile dans tous les types d'eaux. Ces détecteurs hydrocarbures peuvent être suspendus dans un regard de collecte, montés sur un système by-pass grâce à une cellule de passage ou fixés sur un flotteur pour suivre la surface où les huiles décantent rapidement.
Nos fluorimètres UV sont calibrés à l'usine et livrés prêt à l'emploi. Leur fonctionnement est autonome et le nettoyage peut être automatisé. Les sondes HAP se connectent aux contrôleurs TriBox pour affichage et enregistrement des données, ou se raccordent directement à un automate grâce à plusieurs signaux de sortie disponibles (analogique et numérique).

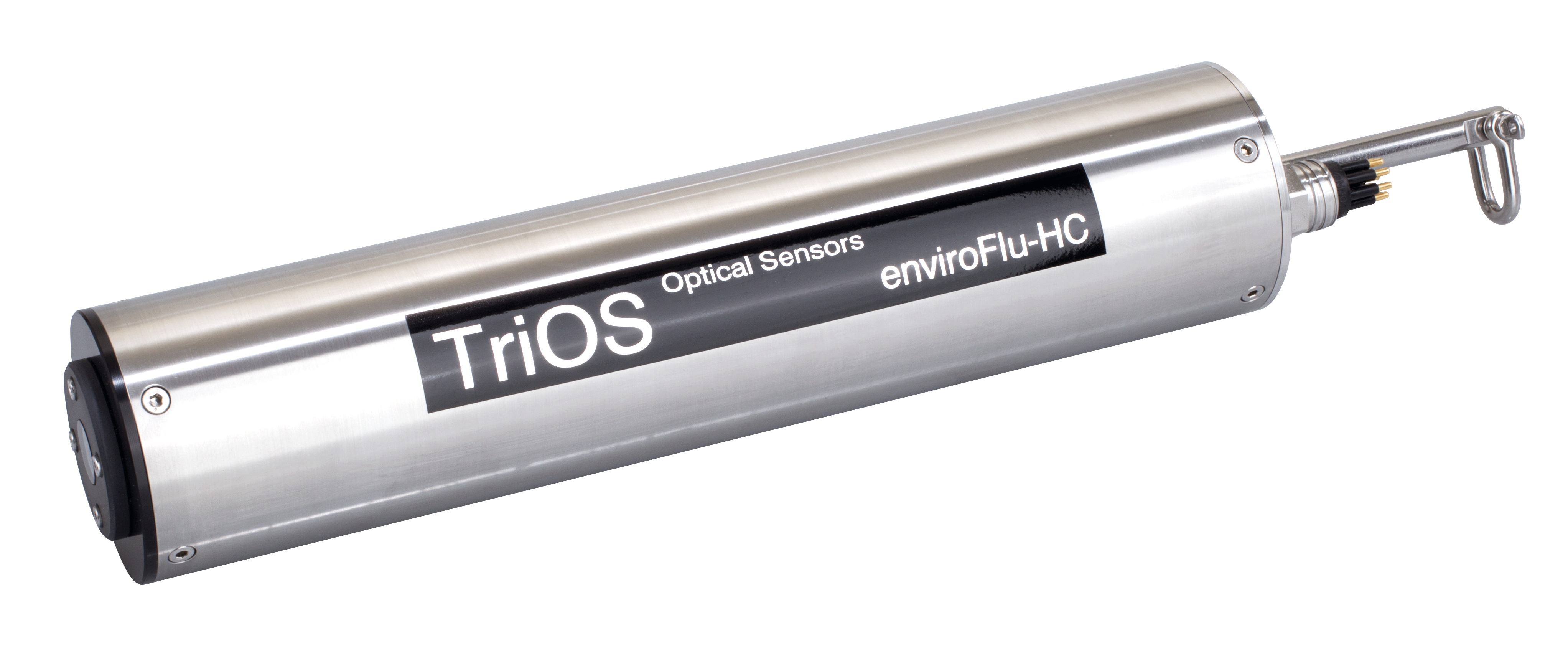

Pour les applications les plus exigeantes comme la production d'eau potable, la sonde HAP enviroFlu permet des niveaux de détection très bas et une très grande précision de mesure. Fin 2021, une nouvelle version du fluorimètre UV à été développée, la sonde microFlu V2 HC. Elle reprend la technologie de sa grande soeur qui a fait ses preuves dans le monde entier. Plus petite, plus maniable et plus accessible, la microFlu V2 HC est particulièrement adaptée pour le contrôle des hydrocarbures en entrée de STEP ou pour la détection des concentrations d'huiles dans les eaux de rejet.
Qu’il s’agisse de contrôler des rejets ou de détecter une pollution dans le milieu naturel, la surveillance des hydrocarbures dans l’eau est devenue une priorité des autorités publiques. Notre consommation énergétique ainsi que l’augmentation de la production industrielle intensifient les pollutions aux hydrocarbures dans l’eau. Face aux problèmes rencontrés sur la santé et dans l’environnement, il est indispensable de renforcer la détection dans le milieu naturel. Le respect des normes de la directive cadre sur l’eau 2000/60/CE a pour objectif d’obtenir un bon état chimique des eaux de surface.
Principe de mesure
La sonde HAP est un fluorimètre qui mesure précisément la concentration en Hydrocarbures Aromatiques Polycycliques (HAP) de l’eau. Ces HAP sont issus de la combustion incomplète du pétrole et sont présents dans la plupart des huiles minérales ou carburants. Le capteur mesure alors la somme des HAP passant devant la lentille.
Par experience, la proportion d'HAP dans les huiles est fixée à 3,33% pour les conversions en hydrocarbures totaux. Ce ratio peut être modifié en fonction du type d'hydrocarbure présent. (gasoil, kérosène, fuel lourd...)
Domaines d'applications
- Surveillance de la ressource en eau potable
- Protection des stations d’épurations biologiques
- Contrôle des rejets industriels et eaux usées
- Mesure des HAP dans les eaux de process
- Protection des membranes en usines de dessalement
- Contrôle des eaux de lavage d'épurateurs sur navires
- Détection d'hydrocarbures dans les condensats de refroidissement
Avantages
- Mesures in situ, sans prélèvement ni réactif
- Fenêtre optique avec revetêment pour minimiser l’encrassement
- Nettoyage automatique par injection d'air comprimé
- Fonctionnement même en eaux chargées
- Montage sur flotteur pour suivi des variations des niveaux d'eaux
| Principes de mesure | enviroFlu HC : Lampe Flash xénon + filtre 254 nm microFlu HC : LED + filtre 255 nm |
|---|---|
| Détecteur | photodiode + filtre 360 nm |
| Paramètres | HAP hydrocarbures aromatiques polycycliques, huiles |
| Gammes de mesure - enviroFlu HC 500 | HAP : 0...50 ppb, 0...500 ppb (phénanthrène) (HCT : 0...1,5 ppm, 0...15 ppm équivalent) |
| Gammes de mesure - enviroFlu HC 5000 | HAP : 0...500 ppb, 0...5000 ppb (phénanthrène) (HCT : 0...15 ppm, 0...150 ppm équivalent) |
| Gamme de mesure - microFlu HC 5000 | HAP : 0...5000 ppb (phénanthrène) (HCT : 0...150 ppm équivalent) |
| Précisions de mesure | enviroFlu HC 500 : 0,3 ppb HAP enviroFlu HC 5000 : 0,5 ppb HAP microFlu HC 5000 : 10 % ppb HAP |
| Temps de réponse | enviroFlu HC : T100 < 10 s microFlu HC : T90 = 6 s |
| Intervalles de mesure | enviroFlu HC : < 5 s microFlu HC : 3 s |
| Matériaux corps de sonde | acier inoxydable (1.4571/1.4404) ou titane (3.7035) |
| Dimensions (L x Ø) | enviroFlu HC : 311 mm x 68 mm microFlu HC : 162 mm x 48 mm |
| Poids | enviroFlu HC : 2,7 kg acier inoxydable - 1,9 kg titane microFlu HC : 650 g acier inoxydable - 510 g titane |
| Interfaces | enviroFlu HC : numérique RS-232 ou analogique 4 ... 20 mA, 0 ... 5 VCC microFlu HC : numérique RS-485, Modbus RTU ou analogique 4-20 mA, 0...5 VCC, 0...10 VCC |
| Alimentations et consommations | enviroFlu HC : 12 ... 24 VCC, < 3,5 W microFlu HC : 12 ... 24 VCC, < 1,1 W |
| Temps de maintenance | enviroFlu HC : < 0,25 h/mois (nettoyage de la fenêtre optique) microFlu HC : < 0.5 h/mois (nettoyage de la fenêtre optique) |
| Intervalle de calibration | 24 mois |
| Pressions maximales d'utilisation | - avec connecteur étanche SubConn : 30 bar - avec câble fixe : 3 bar - en cellule d'écoulement : 1 bar, 2 ... 4 L/min |
| Indice de protection | IP68 |
| Température du milieu ou de l'échantillon | +2 ... 40 °C |
| Vitesse de passage | 0,1 ... 10 m/s |
Modules de contrôle
TriBox mini
Unité de commande pour capteurs numériquesDocument(s)

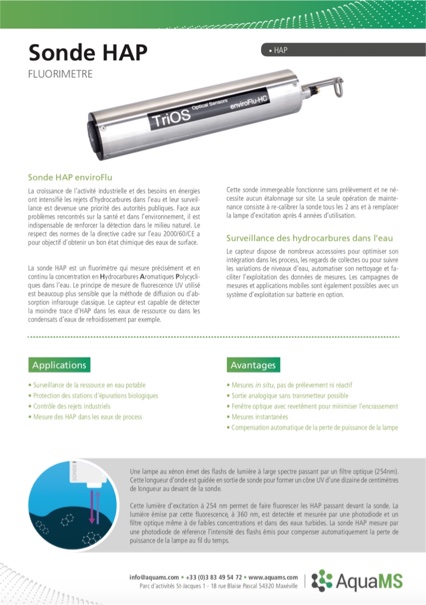

Fiche technique sonde HAP enviroFlu
Fluorimètre enviroFlu HC - Surveillance en ligne des hydrocarbures
Fiche technique sonde HAP microFlu
NOUVEAU Fluorimètre microFlu V2 HC - Surveillance en ligne des hydrocarbures
Montage Plug-and-play
