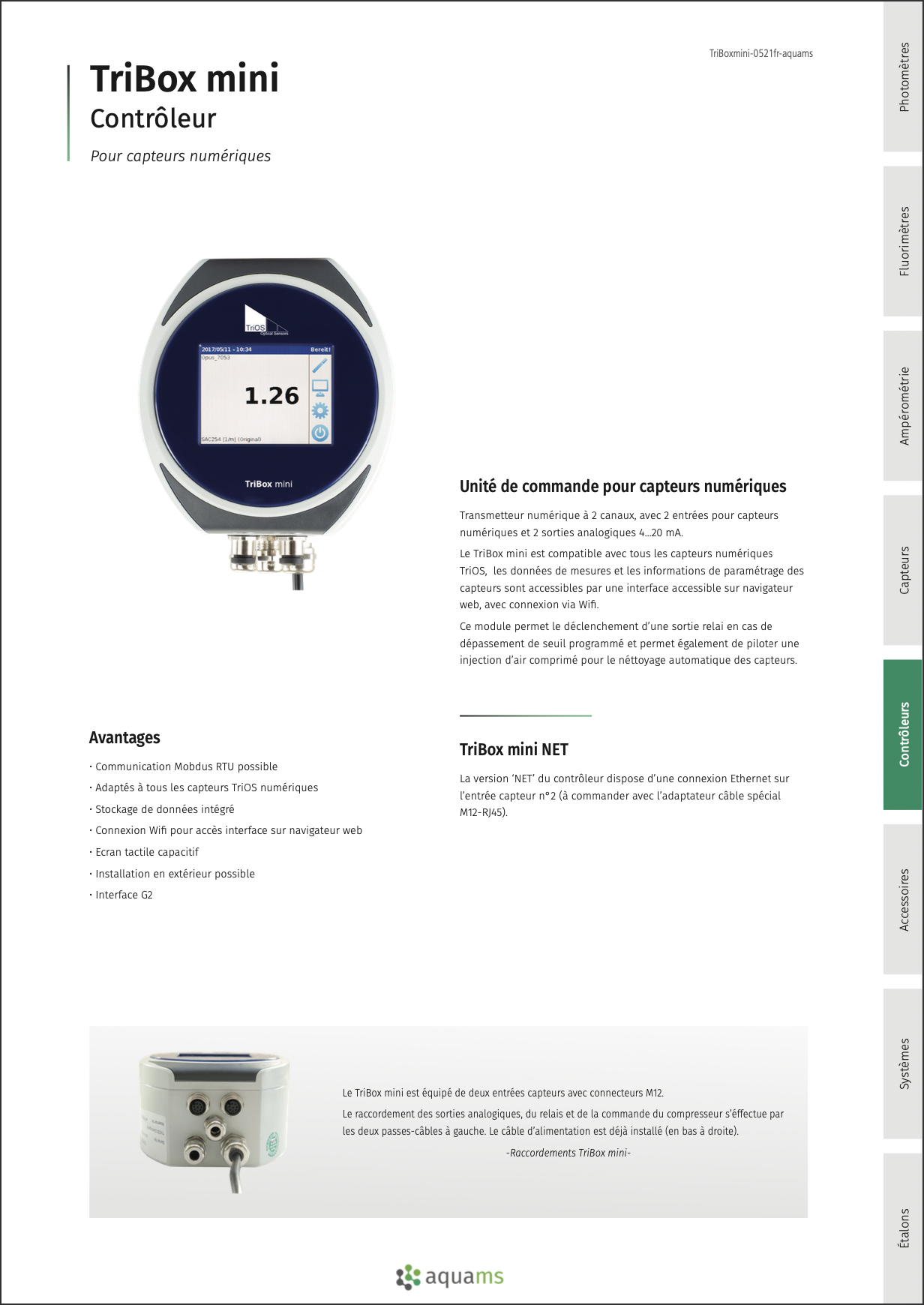

TriBox mini
Unité de commande pour capteurs numériques
Unité de commande pour capteurs numériques
Transmetteur numérique à 2 cannaux, avec 2 entrées pour capteurs numériques et 2 sorties analogiques 4...20 mA.Le TriBox mini est compatible avec tous les capteurs numériques TriOS, les données de mesures et les informations de paramétrage des cap- teurs sont accessibles par une interface accessible sur navigateur web, avec connexion via Wifi ou Ethernet.
Ce module permet le déclenchement d’une sortie relai en cas de dé- passement de seuil programmé et permet également de piloter une injection d’air comprimé pour le néttoyage automatique des capteurs.
Principe de mesure
Le TriBox mini est équipé de deux entrées capteurs avec connecteurs MC12. Le raccordement des sorties analogiques, relais ainsi que la commande du compresseur s’éffectue par les deux passes-câbles à gauche. Le câble d’alimentation est déjà monté en bas à droite.
Avantages
- Communication Mobdus RTU possible
- Adapatés à tous les capteurs TriOS numériques
- Stockage de données intégré
- Connection Wifi pour accès interface sur navigateur web
- Ecran tactile capacitif
- Installation en exterieur possible
- Interface G2
| Alimentation électrique | 100 ... 240 VAC (50 ... 60 Hz) ou 10 ... 15 VCC |
|---|---|
| Consommations | standard : 2 W, maximale : 40 W |
| Raccordement | 2 x connecteurs industriels M12 pour capteur TriOS |
| Interface | RS-232, RS-485 Modbus-RTU, protocole TriOS |
| Réseau / USB | - TriBox mini : WiFi IEEE 802.11b/g/n - TriBox mini NET : Ethernet IEEE 802.3i |
| Connexion | - TriBox mini : Antenne WiFi intégrée - TriBox mini NET : Interface capteur COM2 (droite) |
| Protocole | TCP/IP |
| Interface Web | oui, accès par navigateur web sur ordinateur, tablette, smartphone |
| Sorties analogiques | 2 x sorties analogiques configurables 4 ... 20 mA charge max. 500 Ohms borniers de connexion 1,5 mm² - 16 AWG |
| Sortie Relais | 1 x conctact relais (SPDT) / 250 VAC, 2 A / 30 VCC, 2 A borniers de connexion 2,5 mm² - 14 AWG |
| Pilotage d'injection d'air comprimé | opérationnelle : connexion externe pilotée par le TriBox mini pour nettoyage automatique des capteurs |
| Ecran | 3,5 ‘ tactile capacitif (320 x 240 pixels) |
| Etat | 5 x LED d’état en façade |
| Mémoire | Carte microSD de 2 GB |
| Export des données | via WiFi (fichier .tar compressé) / via Ethernet |
| Température de fonctionnement | -10 ... +50 °C (avec câble pré-installé +5 ... +40 °C) |
| Indice de protection | IP65 |
| Dimensions | 150 x 139 x 80 mm |
| Poids | 1,6 kg |
| Matériaux | Corps en alliage d’aluminium moulé sous pression, panneau avant en verre acrylique |
