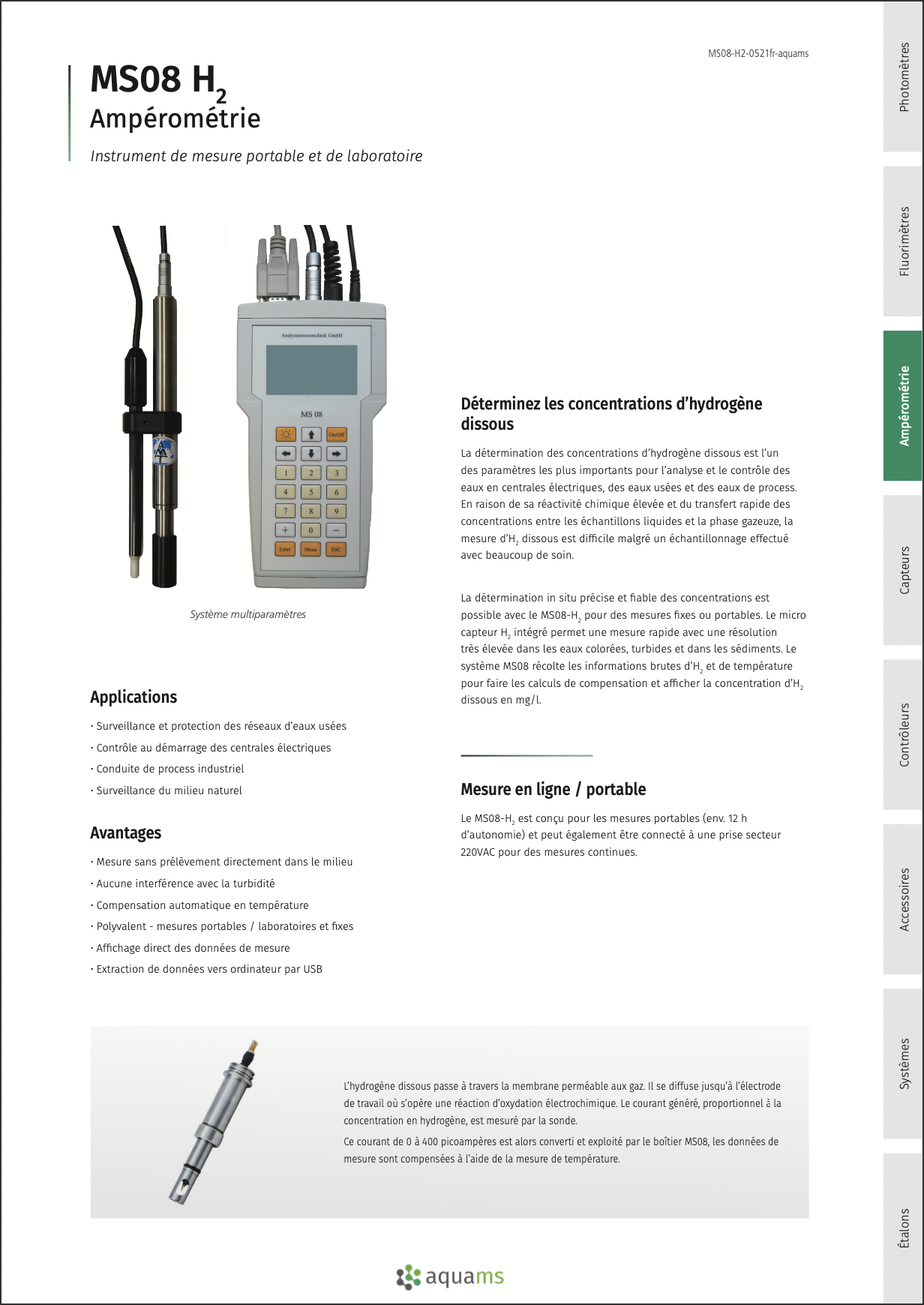

MS08 H₂

Mesure des concentrations en hydrogène dissous

Instrument mesure H2S, TDSA, pH, T°

La détermination des concentrations d’hydrogène dissous est l’un des paramètres les plus importants pour l’analyse et le contrôle des eaux en centrales électriques, des eaux usées et des eaux de process. En raison de sa réactivité chimique élevée et du transfert rapide des concentrations entre les échantillons liquides et la phase gazeuze, la mesure d’H2 dissous est difficile malgré un échantillonage éffectué avec beaucoup de soin. L'H2 dissous est utilisé dans de nombreuses réactions chimiques et connaître sa concentration dans l’eau permet d’optimiser la synthèse de produits. La mesure in situ de ce paramètre évite ainsi tout risque de modification physico-chimique de la qualité de l'eau souvent provoquée par le prélèvement d'échantillon.

La détermination in situ précise et fiable des concentrations est pos- sible avec le MS08-H2 pour des mesures fixes ou portables. Le micro capteur H2 intégré permet une mesure rapide avec une résolution
très élevée dans les eaux colorées, turbides et dans les sédiments. Le système MS08 récolte les informations brute d’H2 et de température pour faire les calculs de compensation et afficher la concentration d’H2dissous en mg/l.



La mesure d’H2 dissous peut se faire avec deux types de sondes :

  • La version MS08 pour une mesure portable ou en laboratoire. Ce kit comporte un boîtier de lecture des données, et deux sondes reliées. La sonde en titane intègre le micro-capteur ampérométrique H2 et la seconde sonde permet de mesurer la température.
  • La version CTD48 pour une application en continu dans le milieu. La sonde intègre au niveau de la tête plusieurs capteurs de mesure. La cage de protection en titane comporte alors un micro-capteur ampérométrique H2, un capteur pH, une sonde de température et peut intégrer un capteur de pression. Les données de mesure sont exploitées via l’électronique embarquée dans le corps de la sonde.

Je suis interessé(e) par ce produit

Principe de mesure

Membrane de séparation et mesure ampérométrique :

L’ hydrogène dissous passe à travers la membrane perméable aux gaz. Il se diffuse jusqu’à l’électrode de travail où s’opère une réaction d’oxydation électrochimique. Le courant généré, proportionnel à la concentration en hydrogène, est mesuré par la sonde.
Ce courant de 0 à 400 pico-ampères est alors converti et exploité par le boîtier MS08, les données de mesure sont compensées à l’aide de la mesure de température.

Domaines d'applications

  • Surveillance et protection des réseaux d'eaux usées
  • Contrôle au démarrage des centrales électriques
  • Conduite de process industriels
  • Surveillance du milieu naturel

Avantages

  • Mesure sans prélèvement directement dans le milieu
  • Aucune interférence avec la turbidité ou la couleur de l'eau
  • Compensation automatique en température
  • Polyvalent - mesures portables / laboratoires et fixes
  • Affichage directe des données de mesures
  • Extraction de données vers ordinateur par USB
Principe de mesureampérométrie avec compensation en T°
Gammes de mesure- type I : 0,0002 ... 0,5 mg/l H₂
- type II : 0,0004 ... 1 mg/l H₂
- type III : 0,0008 ... 2 mg/l H₂
- type IV : 0,001 ... 3 mg/l H₂
Résolutions de mesure- type I : 0,1 µg/l H₂
- type IV : 0,4 µg/l H₂
Précision de mesure2 % de la valeur mesurée
Temps de réponseT90 % - 2 secondes
Consommation d'H₂négligeable
Capteur additionneltempérature
Interferences sur la mesurepas d’interference en eau salée jusqu’à 40 g/l de sel
Sensibilité à l'H₂SPeut conduire à des erreurs de mesure et / ou un réduction de la durée de vie du micro-capteur
Durée de vie du micro-capteur6 mois en utilisation portable, 10 et plus en continue (fonction du stress par les variations pH)
Alimentation220 VAC chargeur fourni, 6 piles type Mignon en option
Matériaux corps de sondesonde H₂ - titane / sonde température - plastique
Dimensionssonde H₂ - 17 mm x 205 mm / sonde température - 12 mm x 120 mm
Interfaceaffichage des données sur écran intégré - H₂ / T° / courant résiduel
sortie RS232 / USB (option) vers ordinateur - String ASCII / 2 secondes - conversion par logiciel non fourni, téléchargeable gratuitement type "Hyperterminal"pour accès sur Excel, Lotus 1-2-3 etc...
Entretiennettoyage à l'eau distillée de la membrane de mesure après chaque utilisation
Température d'utilisation0 ... 30 °C (40 °C possible avec calibration spécifique sur demande)
