Sonde CO₂

Mesure du dioxyde de carbone dissous Sonde submersible pour la mesure en ligne

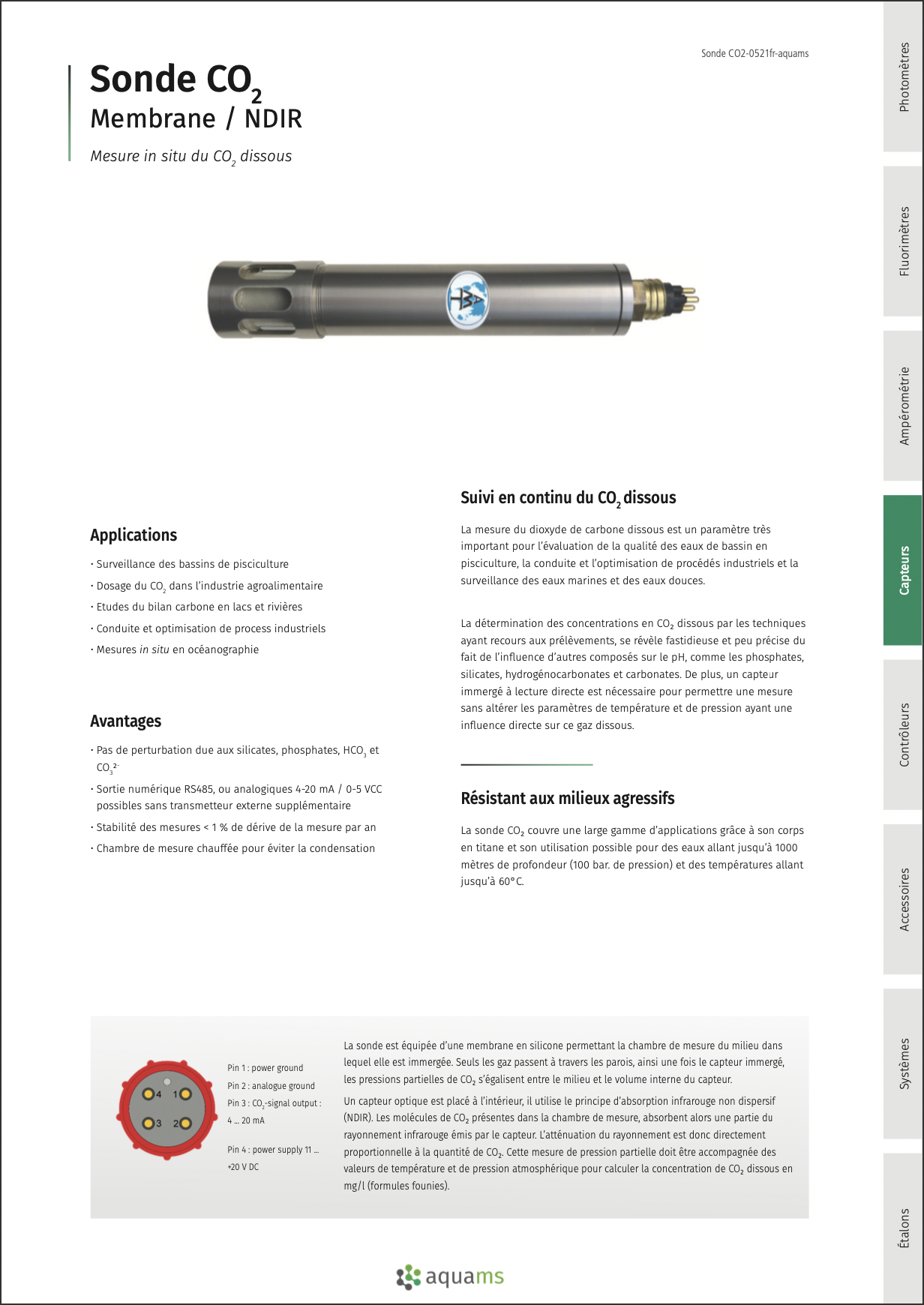

Sonde CO₂ dissous

La mesure du dioxyde de carbone dissous dans l’eau est l’un des paramètres les plus importants dans le domaine de la pisciculture et dans l’industrie. Jusqu’à maintenant la méthode par échantillonnage présentait de nombreux inconvénients tels que des imprécisions dues au prélèvement ou l'influence de la mesure par d’autres composés agissant sur le pH. De plus, un capteur à lecture directe est nécessaire pour permettre le contrôle d’autres paramètres dans l’eau qui ont une influence sur cette mesure, comme la température et la pression atmosphérique. La sonde CO2 permet alors la mesure du dioxyde de carbone dissous directement dans l'eau et en continu.

Un capteur optique est placé à l’intérieur d’une chambre de mesure dont les parois sont perméables au dioxyde de carbone. Les liquides, solides et tout autre gaz ne sont pas en mesure de traverser la membrane. Une fois la sonde immergée, la pression partielle de CO2 entre le volume intérieur et extérieur de la chambre et le milieu à contrôler s’égalisent. L’échantillonnage n’est pas nécessaire et supprime ainsi les imprécisions dues aux prélèvements qui influencent le contenu de l’échantillon.

La sonde comporte une mesure de température intégrée et un système de chauffe pour éviter la condensation dans la membrane.

Je suis interessé(e) par ce produit

Principe de mesure

Membrane de séparation et mesure d'absorption :

La sonde est équipée d’une membrane en silicone permettant d’isoler le volume de la chambre de mesure du milieu liquide dans lequel elle est immergée. Seuls les gaz passent à travers les parois, ainsi une fois le capteur immergé, les pressions partielles de CO₂ s’égalisent entre le milieu et le volume interne du capteur.
Un capteur optique est placé à l’interieur, il utilise le principe d’absorption infrarouge non dispersif (NDIR). Les molécules de CO₂ présentent dans la chambre de mesure, absorbent alors une partie du rayonnement infrarouge émis par le capteur. L’atténuation de rayonnement est donc directement proportionnelle à la quantité de CO₂ . Cette mesure de pression partielle doit être accompagnée des valeurs de températures et de pression atmosphérique pour calculer la concentration de CO₂ dissous en mg/l (formules founies).

Domaines d'applications

  • Surveillance des bassins de pisciculture
  • Dosage du CO₂ dans l’industrie agroalimentaire
  • Conduite et optimisation de process industriels
  • Mesures in situ en océanographie

Avantages

  • Pas de perturbations dues aux silicates, phosphates, HCO₃⁻ et CO₃²⁻
  • Sortie numérique RS485, ou analogiques 4-20 mA / 0-5 VCC possibles sans transmetteur externe supplémentaire
  • Stabilité des mesures < 1 % de dérive de la mesure par an
  • Chambre de mesure chauffée pour éviter la condensation
Principe de mesureabsorption par mesure d'atténuation
membrane silicone
capteur optique faisceau unique à double longueur d’onde NDIR
Gammes de mesure- type I : 0 ... 15 mg/l CO₂
- type II : 0 ... 30 mg/l CO₂
- type III : 0 ... 340 mg/l CO₂ (autres gammes sur demande)
Précisions de mesure0 à 5 mg/l CO2 ….. +/- 0,06 mg/l
5 à 15 mg/l CO2 ….. +/- 2 % de la valeur de mesure
15 à 50 mg/l CO2 ….. +/- 3,5 % de la valeur de mesure
50 à 80 mg/l CO2 ….. +/- 1,5 mg/l
80 à 340 mg/l CO2 ….. +/- 6 mg/l
Dépendance à la températurecalculs de compensation délivrés avec le capteur (adaptés à la gamme et au signal de sortie)
Dépendance à la pression0,15 % de la valeur mesurée par hPa
Non linéaritéInférieur à +/- 1 FS
Matériaux corps de sondetitane
Dimensions (L x d)225 mm x 33 mm
ConnecteurSubConn MCBH4M
Alimentation12 à 30 VCC (avec sortie numérique ou 0-5 VCC) - 20 ... 30 VCC (avec sortie 4-20 mA)
Consommation< 0,5 W
Signal de sortie- analogique 4-20 mA
- analogique 0-5 VCC
- numérique RS-485
Compensationautomatique en cas d’humidité dans la membrane
Maintenance< 0,1 h/semaine (usage standard - nettoyage de la membrane)
Interval de calibration24 mois - dérive < 1 % de la mesure par an
Pression maximale d'utilisation1000 mètres / 100 bars
Température du milieu ou de l'échantillon+0 ... 60 °C
