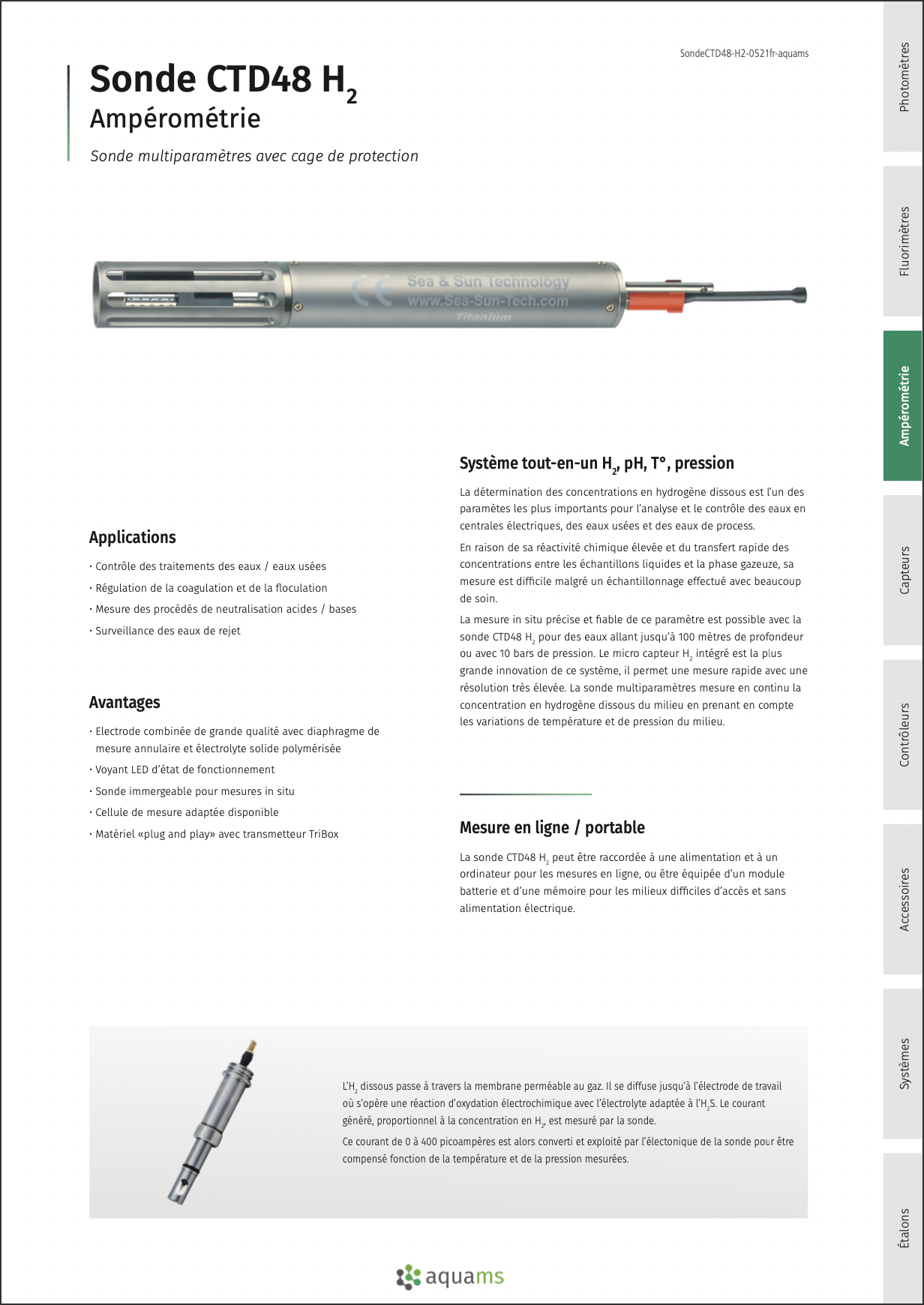

Sonde CTD48 H₂

Mesure des concentrations en hydrogène dissous

La détermination des concentrations en hydrogène dissous est l’un des paramètes les plus importants pour l’analyse et le contrôle des eaux en centrales électriques, des eaux usées et des eaux de process.

En raison de sa réactivité chimique élevée et du transfert rapide des concentrations entre les échantillons liquides et la phase gazeuze, sa mesure est difficile malgré un échantillonnage effectué avec beaucoup de soin.

La mesure in situ précise et fiable de ce paramètre est possible avec la sonde CTD48 H2 pour des eaux allant jusqu’à 100 mètres de profondeur ou avec 10 bars de pression. Le micro capteur H2 intégré est la plus grande innovation de ce système, il permet une mesure rapide avec une résolution très élevée. La sonde multiparamètres mesure en continu la concentration en hydrogène dissous du milieu en prenant en compte les variations de température et de pression du milieu.



La mesure d’H2 dissous peut se faire avec deux types de sondes :

  • La version MS08 pour une mesure portable ou en laboratoire. Ce kit comporte un boîtier de lecture des données, et deux sondes reliées. La sonde en titane intègre le micro-capteur ampérométrique H2 et la seconde sonde permet de mesurer la température.
  • La version CTD48 pour une application en continu dans le milieu. La sonde intègre au niveau de la tête plusieurs capteurs de mesure. La cage de protection en titane comporte alors un micro-capteur ampérométrique H2, un capteur pH, une sonde de température et peut intégrer un capteur de pression. Les données de mesure sont exploitées via l’électronique embarquée dans le corps de la sonde.

Je suis interessé(e) par ce produit

Principe de mesure

L’H2 dissous passe à travers la membrane perméable au gaz. Il se diffuse jusqu’à l’électrode de travail où s’opère une réaction d’oxydation électrochimique avec l’électrolyte adaptée à l’H2S. Le courant généré, proportionnel à la concentration en H2, est mesuré par la sonde.
Ce courant de 0 à 400 picoampères est alors converti et exploité par l’électonique de la sonde pour être compensé fonction de la température et de la pression mesurées.

Domaines d'applications

  • Contrôle des traitements des eaux / eaux usées
  • Régulation de la coagulation et de la floculation
  • Mesure des procédés de neutralisation acides / bases
  • Surveillance des eaux de rejet

Avantages

  • Electrode combinée de grande qualité avec diaphragme de mesure annulaire et électrolyte solide polymérisée
  • Voyant LED d’état de fonctionnement
  • Sonde immergeable pour mesures in situ
  • Cellule de mesure adaptée disponible
  • Matériel «plug and play» avec transmetteur TriBox
Principe de mesure (H2)ampérométrie
Principe de mesure (Pression)Piezo-résisitif à pont complet
Principe de mesure (Température)PT100
Principe de mesure (pH)Electrode pH combinée
Gammes de mesure (H2)- 0,2 µg/l ... 0,5 mg/l
- 1 µg/l ... 3 mg/l
Gammes de mesure (Pression)0 ... 10 bars
Gammes de mesure (Température)- 2 ... + 35°C
Matériaux corps de sondetitane
Dimensions (L x d)Diamètre 48 mm, longueur 400 mm
Poids1,1 kg
Interface (numérique) Série RS232 / Option FSK-telemetry
Acquisition des donnéesLogiciel SST-SDA fourni (PC-Windows)
Alimentation et consommation9 ... 30 VCC
Consommation12 mA à 12 VCC
Durée de vie du micro-capteur H26 mois en utilisation portable, 10 mois en continu (dépend du stress subit par les variations de pH)
Intervalle de calibration24 mois
Garantie24 mois dans l’Union Européenne
Température du milieu / échantillon0,1 ... + 30 °C (40 °C possible avec calibration spécifique)
Température ambiante0 ... + 40 °C
Température de stockage0 ... + 40 °C
